Apa itu conter?

FEBRY ANDRIAS

INFORMATIKA |  ITSK RS. dr SOEPRAOEN

MATERI  COUNTER

Nah pada kesempatah kali ini kami akan membahas mengenai pengerian contuer fungsi conter dan jenis - jenis dari conter. Mari kita bahas materi conter ini sampai selesai GASSSS

A.  Pengertian conter

Counter adalah suatu perangkat elektronik yang digunakan untuk mencacah atau menghitung angka secara berurutan berdasarkan sinyal ( pulse ) input yang diterima sehingga setiap sinyal ( pulse ) yang diterima oleh counter akan menambah nilai atau angka

B.  Apa fungsi counter

Secara sederhana conter berfungsi untuk penghitung untuk setiap sinyal ( pulse ) yang akan diterima.

C.  Contoh penggunaan counter

Penggunaan counter dapat ditemukan pada sebuah industri botol minuman yang mengharuskan counter untuk menghitung jumlah botol yang diproduksi. dengan data tersebut maka akan memudahkan para pekerja dalam mencatat produksi yang dihasilkan dalam perhari.

Penggunaan conter juga bisa ditemukan pada parkir. jadi counter akan menghitung jumlah kendaraan yang masuk dan jumlah kendaraan yang keluar parkiran. dengan data angka tersebut memudahkan pekerja untuk mengetahui jumlah pengunjung harian.

JENIS - JENIS COUNTER

Syncronous Counter

Syncronous Counter merupakan jenis counter dengan pin clock dihubungkan secara bersamaan sehingga dipastikan semua flip flop akan memperoleh clock secara bersamaan serta dapat berubah dalam keadaan sempak

Kelebihan dari syncronous adalah akan diperoleh kecepatan yang sanggat tinggi. di sisi lain kekurangan dari syncronous counter adalah membutuhkan sedikit penambahan gerbang logika.

Berikut adalah contoh dari Syncronous counter :

Asyncronous Counter

Asyncronous counter diperoleh dari output pada rangkaian sebelumnya. misalnya terdapat 4 buah flip flop A, B, C, dan D maka sumber clock pertama atau clock untuk flip - flop A diperoleh dari sumber dari clock utama

Untuk clock dari flip flop B diperleh dari output flip flop A clock flip flop C diperoleh dari output flip flop B dan clock flip flop D deperoleh dari output flip flop C ( berurutan )

Kelebihan dari Asycronous conter ini adalah pembuatanya yang sangat simple namun kekurangan ya adalah kecepatan yang dihasilkan tidak akan secepar syncronous counter

Berikut adalah contoh dari Asyncronous counter :

Demikian artikel tentang counter yang bisa kami sampaikan

https://informatika.itsk-soepraoen.ac.id

Apa itu clock?

FEBRY ANDRIAS

INFORMATIKA |  ITSK RS. dr SOEPRAOEN

APA ITU CLOCK COUNTER?

Rangakain  clock berfungsi untuk pembentuk / pembangkitkan pulsa / gelombang kontak secara terus - menerus dan rangkaian ini tidak mempunyai kondisi yang stabil atau tidak seimbang. rangkaian clock termasuk golongan  Astabil Multivibrator dengan IC 555. output rangkaian clock digunakan untuk input rangkaian - rangkaian logika yang sekuensial ( berhubungan dengan waktu ). yang termasuk rangkaian logika sefrekuemsi contohnya : flip flop, shift register, dan counter adapun fungsi rangkaian clock yaitu, untuk mengatur jalanya sata dalam penggerseran ke kanan atau ke kiri, maupun dalam perhitungan / pencacahan bilangan biner. yang dimaksud rangkaian astabil multibivator A adalah adalah multibifator yang tidak stabil tegangan outputnya  ( tengangan pengeluaran berubah - rubah ) tanpa adanya sinyal masukan diberikan. rangkaian clock dengan IC 555 beserta pulsa pada pin 3A dan pin 6. seperti gambar di bawah ini

CARA KERJA CLOCK PADA RANGKAIAN DIGITAL

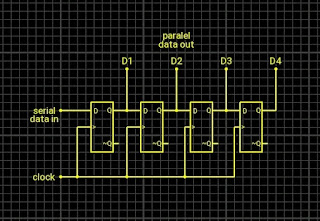

Bagaimana cara kerja clock? mari kita memahami fungsi clock lebih mudah maka sobat dapat memperhatikan rangkaian register geser dibawah

Register sipo atau sering disebut serial input paralel output merupakan jenis register geser dengan input data serial dan menghasilkan output dan paralel

Register sipo berfungsi untuk merubah data serial menjadi data paralel

Pada rangkaian register diatas clock berfungsi untuk mengalirkan data input supaya  dapat diproses oleh output.

Jika clock diberhentikan maka data apapun akan masuk melalui pin input tidak akan diproses oleh output

1.  clock pertama akan memperoses data dari input untuk dikeluarkan menuju D1

2.  clock kedua akan memperoses data dari D1 untuk diperoses ( digeser ) dan dikeluarkan melalui D2, selain itu juga memperoses data dari input dikeluarkan menuju D1 sama seperti clock pertama

3. clock ketiga akan memperoses data D2 untuk dikeluarkan ke D3 juga memperoses data D1 untuk dikeluarkan ke D2 serta data input untuk dikeluarkan ke D1

4.  clock keempat akan memperoses data D3 untuk dikeluarkan ke D4, D2 dikeluarkan ke D3, D1 dikeluarkan ke D2 dan data input untuk dikeluarkan ke D1

Dengan adanya clock pada rangkaian diatas memungkinkan data untuk digeser atau dialirkan dari input D1 sampai dengan D4 yang selanjutnya dapat diproses oleh rangkaian berikutnya.

Berikut penerapan clock pada multisim

Pada rangkaian tersebut apabila di run atau di play maka lampu akan berkedip setiap detinya secara bergantian.

Demikian artikel tentang kerja clock pada rangkaian digital

https://informatika.itsk-soepraoen.ac.id

Membuat Rangkaian Seven Segment

 FEBRY ANDRIAS

 INFORMATIKA |  ITSK RS. dr SOEPRAOEN

PENGERTIAN SEVEN SEGMENT, FUNGSI, JENIS, DAN CARA KERJANYA

Pernahkah kalian melihat angka - angka pada perangkat kalkulator? Nah, angka -angka tersebut biasanya disebut dengan seven segment, atau 7 segment. selain kalkulator alat ini juga sering dijumpai pada alat - alat elektronik lainya. berikut penjelasan detail tentang rangkaian seven segment.

PENGERTIAN SEVEN SEGMENT



Seven segment adalah suatu segment - segment yang digunakan menampilkan angka sevent. seven segment merupakan display visual yang umum digunakan dalam dunia digital. seven segmen sendiri banyak dijumpai pada jam digital, petunjuk antrian, display angka digital dari termometer digital.

FUNGSI SEVEN SEGMENT

Seven segment adalah alat yang sangat populer. fungsinya sendiri cukup populer karena sering digunakan pada alat alat digital yang ada apada kehidupan sehari - hari.

Seven segment sendiri banyak dijumpai pada jam digital, display angka digital, termometer digital. penggunaan secara umum adalah untuk menampilkan informasi secara visual  mengenai data - data yang sedang diolah oleh suatu rangkaian digital. Berikut beberapa pengaplikasikan fungsi seven segment yang mudah ditemukan.

1.  KALKULATOR

Kalkulator adalah alat yang selalu menggunakan seven segment display. nahkan, dalam sebuah aplikasi kalkulator pada gadget pun, ciri khas seven segment ini tetap ada

2.  JAM DIGITAL

Saat ini jam digital banyak kita temui dimana - mana, jenis jam digital ini sendiri tetap menggunakan komponen sevent segment sebagai petunjuk waktu. maka tidak heran jika jenis angka pada jam digital identik dengan kalkulator

3.  PAPAN SCORE

Pada umunya pertandingan olahraga di berbagai event pertandingan identik dengan adanya papan score digital yang biasa digunakan umumnya menggunakan 7 segment namun ukuranya jauh lebih besar.

Selain alat - alat seperti yang diatas masih banyak alat - alat yang lainya yang menggunakan komponen tersebut. umumnya jenis - jenis alat digital yang digunakan untuk menunjukan atau menampilkan angka.

MENGENAL PENYUSUN - PENYUSUN DARI COMMON

Common pada seven segment memiliki bebrapa bagian penyusun. untuk lebih jelasnya berikut kami paparkan apa saja penyusunya

1.  DEMULTIPLEXER

Rangkaian demultiplexer ini merupakan kombinasi yang memiliki satu input dan memiliki banyak output. rangkaian yang satu ini, dapat menghasilkan output high ( 1 ) pada jalur yang sudah ditentukan oleh selector

2.  DECODER

Alat ini berfungsi untuk mengubah atau mengonversi input bilangan biner agar bisa menjadi desimal

3.  MULTIPLEXER

Rangkaian multiplexer adalah kebalikan dari demultiplexer. multiplexer adalah rangkaian kombinasi dengan output memiliki logika sama dengan input yang ditunjukan pada selector

Multiplexer adalah sebuah rangkaian yang memiliki banyak input dan hanya memiliki satu output saja. cara kerjanya mirip dengan saklar.

4. ENCODER

Alat pada common ini memiliki fungsi untuk mengubah dan mengonversi input bilangan desimal menjadi biner.

CARA KERJA SEVEN SEGMENT

Jika kita perhatikan, komponen ini memiliki tampilan yang sederhana. begitu juga dengan cara kerja dari seven segment sendiri yang sebenarnya tidaklah rumit.

Seven segment merupakan inputan bilangan biner pada switch. kemudian di - switch ke dalam decoder. lalu dicoder tersebut akan mengonversi bilangan biner tersebut ke dalam jenis bilangan desimal.

Sederhanya cara kerja seven segment adalah sebagai berikut

1.  Agar seven segment bisa menyala, harus deberi logika 1 pada tipe atau jenis common katoda, serta memberikan logika 0 untuk jennis common catoda

2.  Untuk menampilkan data dari inpun biner, maka diperlukan decoder biner ke 7 segment.

3.  jika ingin memunculkan angka 0, maka bagian a, b, c, d, e, f harus dihidupkan terlebih dahulu

Berikut lengkapnya cara merangkai rangkaian seven segment.

KESIMPULAN

Dari percobaan yang telah dilakukan, maka dapat di ambil beberapa kesimpulan sebagai berikut.

1.  Komponen sevent segment terdiri dari tujuh bagian, setiap bagian digunakan untuk menentukan bentuk tampilan dari seven segment

2.  Komponen sevent segment dapat menampilkan angka 0 - 9

3. Output akam menampilkan angka / huruf berdasarkan input binernya.

4.  Seven segmen menampilkan bilangan desimal sesuai input
